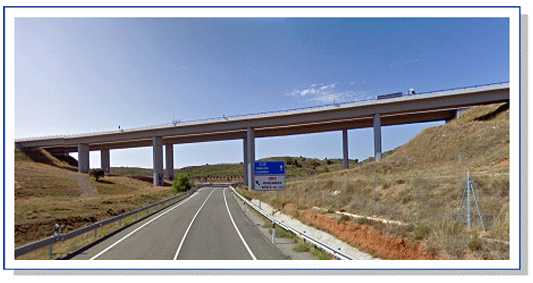

Viaducto de Mora de Rubielos ( Longitud = 264 m. )


DATOS DE INTERÉS

AÑO: 2005



CARACTERÍSTICAS TÉCNICAS:



LONGITUD:

18,24 kilómetros



CLASE DE OBRA:

Autovía con mediana de 10,00 m y dos calzadas de 2 carriles cada una (ancho total de cada calzada 11,75 m).



Velocidad de proyecto: 120 km/h.



ENLACES:  6

« Enlace de San Agustín » : Tipología de semitrébol completo.



« Enlace de Albentosa Sur » : Tipología de semidiamante.



« Enlace de Albentosa Norte » : Tipología de diamante completo.



« Enlace de Mora de Rubielos » : Enlace completo tipo semitrébol.



« Enlace de Sarrión Sur » : Semienlace con un ramal semidirecto para salir de la autovía y uno directo para entrar, unidos mediante un ramal bidireccional para conectar con la carretera nacional N-234.



« Enlace de Sarrión Norte » : Semienlace complementario del anterior con un ramal semidirecto de entrada a la autovía y un ramal directo de salida.



ESTRUCTURAS:

1 Puente sobre el « Barranco del Barruezo », de dos tableros, de 80 m de longitud cada uno, 4 vanos, luz máxima 25,0 m,

ancho 14,8 m, superficie 2.368,0 m².



8 Pasos Superiores y 11 Pasos Inferiores.



3 Viaductos:



« Viaducto de Albentosa » : dos tableros, 620 m longitud, 11 vanos, luz máxima 120 m, ancho 15,05m,

superficie 18.662,0 m².



« Viaducto del Barranco de Los Judíos » : dos tableros, 264 m longitud, 6 vanos, luz máxima 50 m, ancho 11,55 m, superficie 6.098,4 m².


« Viaducto de Mora de Rubielos » : dos tableros, 264 m longitud, 6 vanos, luz máxima 50 m, ancho 15,05 m, superficie 7.946,4 m².



PRESUPUESTO DE REDACCIÓN DE PROYECTO: 1.699.406,10 € (I.V.A. incluido).



PRESUPUESTO ESTIMADO PARA LA LICITACIÓN DE LAS OBRAS: 77.635.075,91 € (I.V.A. incluido)




CLIENTE: Ministerio de Fomento. Dirección General de Carreteras.
