Viaducto sobre el Barranco de las Obagas (Longitud = 332 m)


DATOS DE INTERÉS

AÑO: En redacción



CARACTERÍSTICAS TÉCNICAS:



LONGITUD:

13,15 kilómetros

CLASE DE OBRA:

Autovía con mediana de 6,00 m y dos calzadas de 2 carriles cada una (ancho total de cada calzada 11,60 m).


Velocidad de proyecto: 120 km/h



ENLACES:  3

« Enlace de Baélls » : Tipología diamante con 2 glorietas


« Enlace de Estopiñán » : Tipología diamante con 2 glorietas


« Enlace de Purroy » : Tipología diamante con 2 glorietas

ESTRUCTURAS:

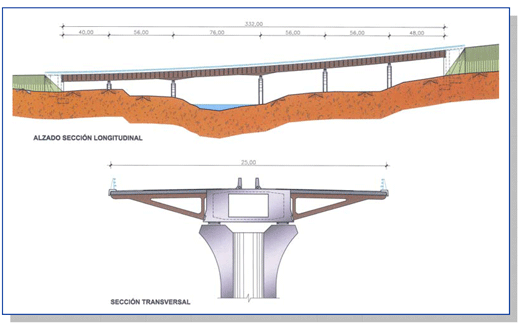

1 Viaducto sobre el « Barranco de Las Obagas » de un tablero único para las dos calzadas,
longitud 332 m. 6 vanos, luz máxima 72 m, ancho 25,0 m, superficie 8.300,0 m².


2 Pasos Superiores


11 Pasos Inferiores



Viaductos de 819,594, 62,891, 189,000, 610,000, 94,000, 370,028, 99,900, 480,000 m de longitud, anchos variables y superficies totales de 18.540,42, 1.506,37, 7.616,25, 20.536,32, 3.216,74, 10.867,98, 2.934,15, 14.179,41 m².



PRESUPUESTO DE REDACCIÓN DE PROYECTO: 1.771.053,20 € (I.V.A. incluido)



PRESUPUESTO ESTIMADO PARA LA LICITACIÓN DE LAS OBRAS: 65.000.000,00 € (I.V.A. incluido)


CLIENTE: Ministerio de Fomento. Dirección General de Carreteras.
